あなたの製品の本当の「強さ」をご存知ですか?


高速20m/sの計装化衝撃試験機


高速20m/sの計装化衝撃試験機


製品に何かをぶつけ、「壊れる」「壊れない」の良否判定や、破断面の観察のみでは、十分な耐衝撃性の解明とは言えません。
イマテック社は「製品の壊れ方を数値化する事が第一歩」と考えます。数値化して初めて「壊れる」本当の理由が解明できるのです。
世界の高い要望に応えてきたイマテック社の衝撃試験機なら、あなたの製品に「世界基準の安全性能」がある事を、目に見える形で顕します。

衝撃特性の解析に必用な試験データの数値化。

破断したエネルギー値を指標にするだけではなく、どのように荷重が発生し、どのような変位を伴って破断するかを明確にすることが不可欠です。25年以上にわたる計装化(データ数値化)の経験を基に、常に新しい機能・解析技術を提案しています。センサーを接続するチャンネル数は標準4チャンネル、オプション利用で最大16チャンネルをご用意。サンプリング速度は全チャンネルにおいて最大3,000,000ポイント/秒。また、センサー信号に発生するノイズは電気的なフィルターで除去すると本来のデータを大きく損なうため、イマテック社はFFTフィルター(ソフトウェア)による解析機能を採用しています。

衝撃試験機

個々の衝撃試験ニーズに応える柔軟な対応。

イマテック社は装置仕様をオーダーメイド化します。例えばIM10シリーズ。与える衝撃エネルギー・速度に合わせ落下高さを1,000〜5,000mmの範囲で選択頂けます。また、試験チャンバーの寸法もカスタム製作が可能で、カーシートやバンパーなど大型製品への試験を可能にします。

衝撃試験機

製品ラインナップ

衝撃試験機

多機能万能タイプ

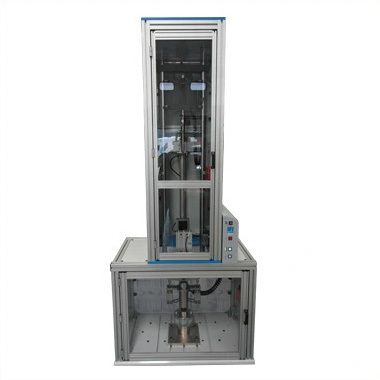

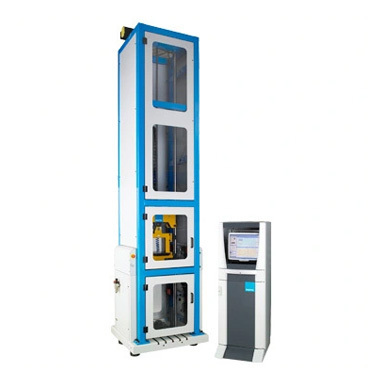

■落錘式衝撃試験機

IMシリーズ


最大落下高さ
◎1,000〜5,000mm
最大衝撃エネルギー
◎300〜13,500J

衝撃試験機DWTT衝撃試験機DWTT

DWTTも瞬時にデータ化

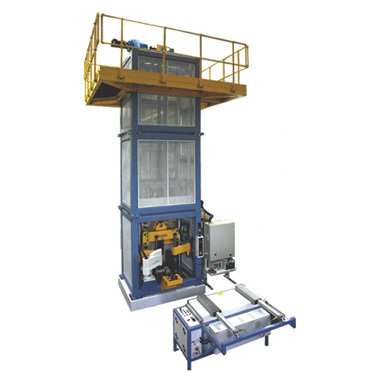

■落錘式衝撃試験機

DWTシリーズ


最大落下高さ
◎2,500mm・4,200mm
最大衝撃エネルギー
◎24,500〜101,250J
衝撃試験機衝撃試験機

重力の影響を排除

■水平式 衝撃試験機

HIT

衝撃試験機衝撃試験機

他社製品にも使えます

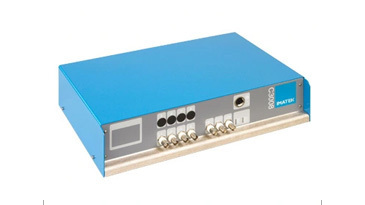

■計装化システム

C3008


衝撃試験機

製品の特徴



衝撃試験機

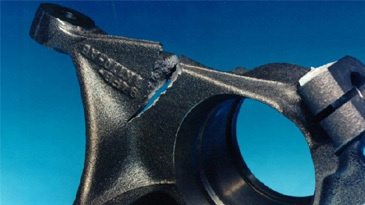

アプリケーション

衝撃試験機

オプション
