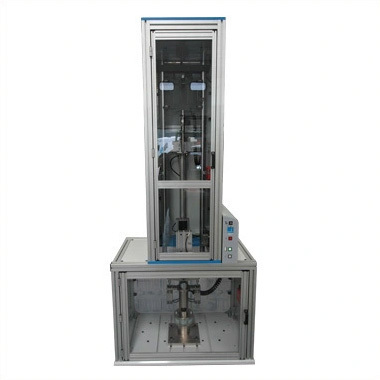

どこまでもシンプルに、コンパクトに
コンパクトでありながら樹脂のパンクチャー試験から「引張試験」「圧縮試験」「製品の試験」まで幅広い衝撃試験に対応します。
衝撃エネルギーのレンジも1J〜150Jと幅広く、材料試験に最適なシステムです。
操作性に優れたシンプル設計ながら上位機種と同じ計装化システムC3008により高速で発生する衝撃特性を逃さず捉えます。
主な特徴
◎余裕のある大型試験チャンバー
大型の製品にも余裕で対応する試験チャンバーです。幅900mm x奥行500mmの十分な試験スペースを確保し、パンクチャー試験、引張衝撃から製品やアセンブリをセットした衝撃試験にも対応します。オプションの温度チャンバーにより-80℃から＋200℃の温度制御も可能です。
◎打点位置は常に正確、外しません。

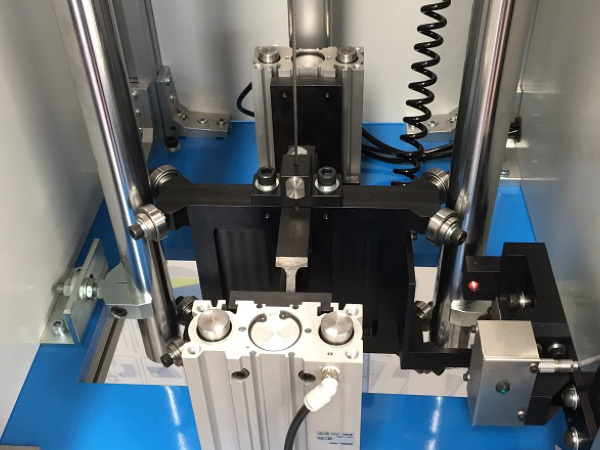

複数のローラーとガイドバーにより落錘はしっかりと支持されるため、打点位置にぶれがなく、正確な位置に衝撃を与えます。落錘重量の可変範囲は2㎏から10㎏で、落下高さの範囲は50mm～1,500mmをカバーします。重量と高さを自由に組み合わせることで幅広い試験条件に対応致します。
◎驚異の370ｇ軽量落錘
特殊落錘は荷重センサーを含みながら、370gまで軽量化した落錘も用意しております。また、ご要望に応じたカスタム製作も承ります。
| 仕 様 | |
| 最大落下高さ範囲 | ◎50mm〜1,000mm ◎1,500mm |
| 最大衝撃エネルギー | 150J |
| 落錘重量 | 2kg〜10kg |
| 最大衝撃速度 | 5.4m/s |
| 装置寸法（mm） | W:1,020 D:620 H:2,500 or 3,000 |
| 装置重量 | 750kg |
| 認証規格 | |
| パンクチャー衝撃試験 ISO6603 JIS K7211 ASTM D3763 |
◯ |
| 動的割裂抵抗性試験 JIS K6865 ISO11343 |
◯ |
| CFRP衝撃後圧縮試験 JIS K7089 ASTM7136 |
◯ |
| ダート試験 JIS K7124-1 |
◯ |
| オプション | |
| 温度チャンバー |
-70℃〜200℃ |
| 高速衝撃試験 20m/s |
☓ |
| 高速引張試験 | ☓ |
| 圧縮衝撃試験 | ◯ |
| シャルピー・アイゾット試験 | ◯ |
| 0.2~1.0kg 特殊軽量落錘 |
◯ |
| 2度打ち防止機構 | ◯ |
| 動的変位計測システム | ◯ |
