自動車ナックルジョイントの耐衝撃特性評価

専用の治具にセットしたナックルジョイントに所定の衝撃エネルギーを与え、耐衝撃性を評価します。鋳造した金属製パーツの試験では高い荷重が発生するため、試験機フレームの強度などが試験データの信頼性に大きな影響を与えます。


試験方法・規格

ナックルジョイントの衝撃試験

対応機種

IM10-RIM10-T

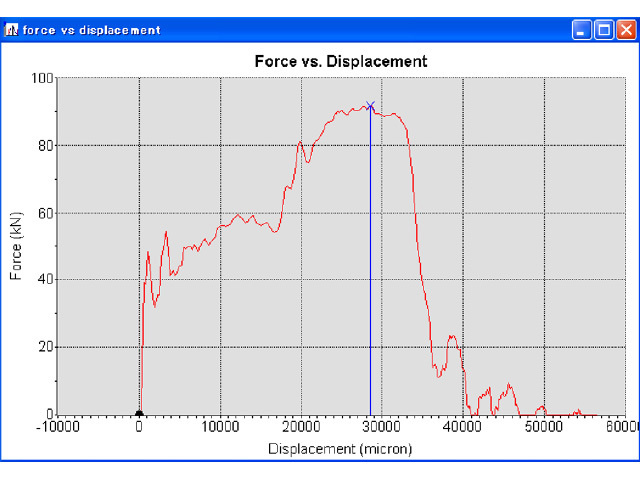

試験結果

各工場で生産されたナックルジョイントの衝撃特性を確認します。ある工場で生産された部品の衝撃強度が低いことが判明。原因は刻印の位置が異なっており、応力の集中により低い荷重で破断しておりました。刻印位置の変更により適正な衝撃強度が得られることを確認しております。ユーザー様でカスタム製作されたアタッチメントにより、樹脂ガソリンタンク、ガソリンホース、エンジンマウントなど数多くの部品強度をこの1台で評価しています。
